Komory drenażowe / tunele rozsączające

Przemyślane zagospodarowanie wody deszczowej to rozwiązanie ekologiczne, a także opłacalne ekonomicznie, ponieważ pozwala wygenerować znaczne oszczędności w budżecie miasta, gminy czy przedsiębiorstwa – zwłaszcza w dłuższej perspektywie czasu.

W naszej ofercie znajdują się komory drenażowe, których najwyższa jakość potwierdzona została stosownymi aprobatami technicznymi. Spełniają obowiązujące standardy techniczne oraz restrykcyjne normy bezpieczeństwa. Komory drenażowe z powodzeniem znajdują zastosowanie jako elementy systemu retencji i rozsączania, odbiorniki dla systemów odwodnień liniowych, przepusty pod drogami lub chodnikami oraz kolektory powietrza wymienników gruntowych.

Komory drenażowe (tunele rozsączające) dostępne w naszej ofercie doskonale sprawdzą się na terenach o trudnych warunkach gruntowo-wodnych, pozwalając na efektywne odprowadzenie do gruntu wód deszczowych, a także ścieków oczyszczonych.

Gwarantuje to duża powierzchnia rozsączania, która niezbędna jest zwłaszcza na gruntach słabo przepuszczalnych, np. gliniasto-piaszczystych.

Wiele typów wielkości komór umożliwia skutecznie wykorzystanie powierzchnię działki i tworzenie instalacji o dużej pojemności.

Komory drenażowe powstały z wysokiej klasy wytrzymałych materiałów, zdolnych wytrzymać najwyższe obciążenia, potwierdzone w uzyskanej aprobacie technicznej prestiżowego instytutu badawczego.

Komory drenażowe można zastosować przy obciążeniach komunikacyjnych ruchem ciężkim klasy SLW60, a także powyżej, w warunkach nacisku 14,5 t/oś. Instalacja może być montowana na obszarze, gdzie zwierciadło wód gruntowych położone jest wysoko – 1,50 m ppt w terenach obciążonych oraz 1,20 m ppt w terenach zielonych.

Instalacja może magazynować oraz infiltrować wodę deszczową z obiektów przemysłowych i handlowych, zurbanizowanych centrów miast, dachów domów jednorodzinnych, a także dróg gminnych, powiatowych, wojewódzkich i autostrad.

Zagospodarowanie wody deszczowej za pomocą komór drenażowych (tuneli rozsączających) stanowi niezbędny element ekonomicznie opłacalnych systemów wzbogacania wód gruntowych. Komory drenażowe skutecznie chronią oraz uzupełniają zasoby wód podziemnych, a także ograniczają ryzyko powodzi i zalewania dróg, parkingów, domów, garaży.

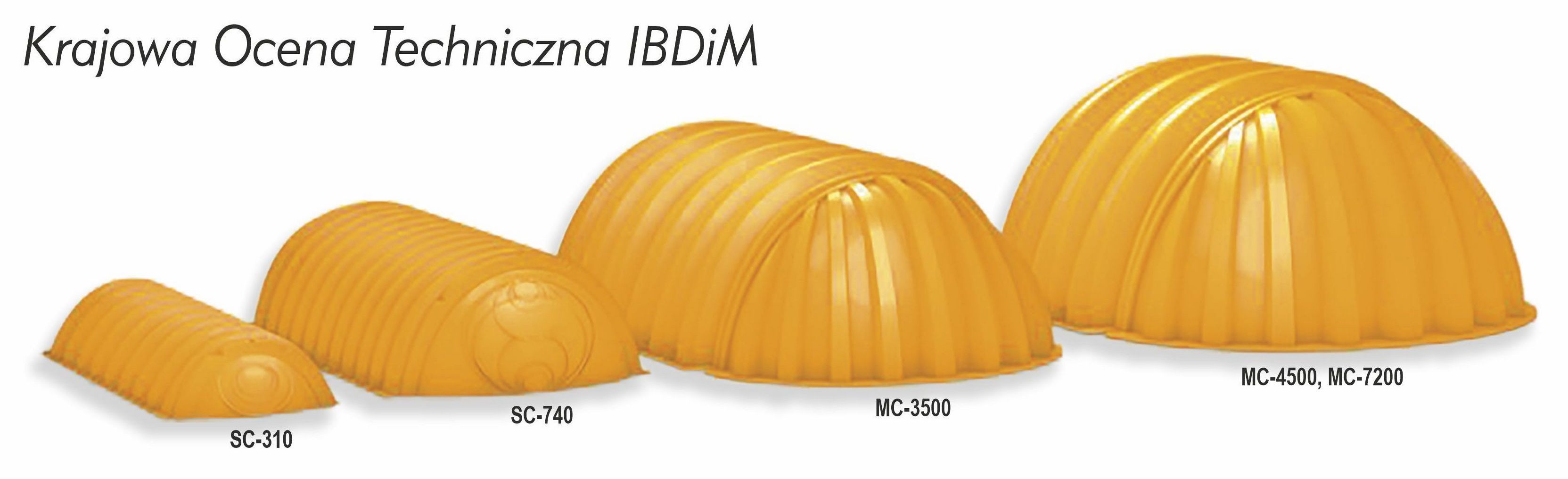

Oferujemy następujące typy komór drenażowych:

  • komora drenażowa SC-310
  • komora drenażowa SC-740
  • komora drenażowa MC-3500
  • komora drenażowa MC-4500
  • komora drenażowa MC-7200



Komory drenażowe posiadają aprobaty techniczne na świecie, m.in.

  • DIBt – Certyfikat Niemieckiego Instytutu Budownictwa oraz
  • Krajową Ocenę Techniczną w Polsce – Instytut Badawczy Dróg i Mostów IBDiM-KOT-2017/0049 wydanie 2 (2022)





Komory mogą być wykorzystywane jako:

  • systemy rozsączania,
  • systemy retencji,
  • przepusty pod drogami, chodnikami,
  • kolektory powietrza wymienników gruntowych,
  • odbiorniki dla systemów odwodnień liniowych itp.

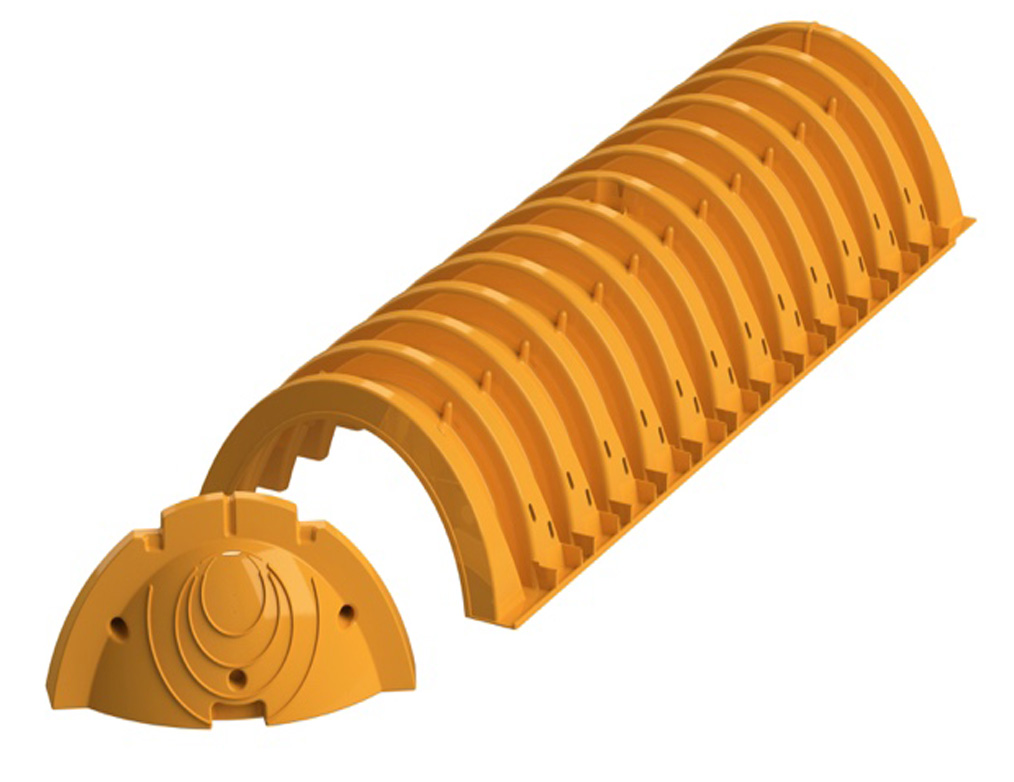

komora drenażowa SC-310

Komora drenażowa (tunel rozsączający) SC-310 jest idealnym rozwiązaniem do zagospodarowania wód deszczowych i ścieków oczyszczonych, szczególnie w terenach, gdzie występują trudne warunki gruntowo-wodne.

Systemy z tuneli rozsączających SC-310 zapewniają dużą powierzchnię rozsączania niezbędną w terenach słabo przepuszczalnych (gliniastych).

Tunele rozsączające posiadają aprobatę IBDiM-KOT-2017/0049 wydanie 2 (26 września 2022) potwierdzającą możliwość stosowania przy obciążeniach komunikacyjnych ruchem ciężkim klasy SLW60 i powyżej o nacisku do 14,5 t/oś (145KN/oś).

Z uwagi na niewielką wysokość komory (tunelu rozsączającego) – 41 cm – może być ona montowana, gdy zwierciadło wód gruntowych jest położone wysoko, na poziomie 1,20 m ppt w terenach zielonych oraz 1,50 m ppt w terenach obciążonych.

Wymiary:

  • wysokość – 0,41 m
    szerokość – 0,86 m
    długość – 2,30 m (montażowa – 2,17 m)
  • Pojemność: 0,90-1,20 m3
  • Ciężar: 17 kg
  • Materiał: polipropylen
  • Wytrzymałość: 14,5 ton/oś samochodu (146 ton/m2)
AT-KOT_IBDiM_2022 (aprobata)
Podręcznik projektowania komór drenażowych
Karta montażowa SC-310
Ulotka SC MC
Ulotka SC Dom

komora drenażowa SC-740

Komora drenażowa (tunel rozsączający) SC-740 to uniwersalne rozwiązanie zapewniające dobre warunki rozsączania i pozwalające zmieścić się z systemem na małej działce.

Jeden tunel rozsączający (komora drenażowa) SC-740 zajmuje w systemie ok. 2,8 m2 powierzchni, gromadząc jednocześnie 2,6 m3 wody deszczowej.

Tunele rozsączające posiadają aprobatę IBDiM-KOT-2017/0049 wydanie 2 (26 września 2022) potwierdzającą możliwość stosowania przy obciążeniach komunikacyjnych ruchem ciężkim klasy SLW60 i powyżej o nacisku do 14,5 t/oś (145KN/oś).

Wymiary:

  • wysokość – 0,76 m
    szerokość – 1,30 m
    długość – 2,30 m (montażowa – 2,17 m)
  • Pojemność: 2,12-2,60 m3
  • Ciężar: 34 kg
  • Materiał: polipropylen
  • Wytrzymałość: 14,5 ton/oś samochodu (146 ton/m2)
AT-KOT_IBDiM_2022 (aprobata)
Podręcznik projektowania komór drenażowych
Karta montażowa SC-740
Ulotka SC MC
Ulotka SC Dom

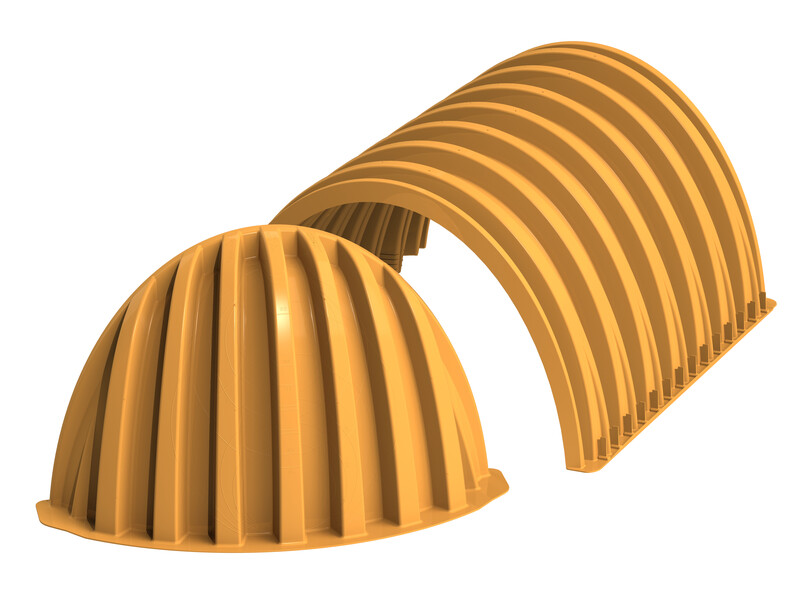

komora drenażowa MC-3500

Komora drenażowa (tunel rozsączający) MC-3500 jest odpowiedzią na potrzebę montażu systemów o dużej pojemności na małej powierzchni.

Tunel rozsączający MC-3500 może zgromadzić 8,3 m3 wody deszczowej, zajmując jednocześnie tylko 4,3 m2 powierzchni.

Tunele rozsączające posiadają aprobatę IBDiM-KOT-2017/0049 wydanie 2 (26 września 2022) potwierdzającą możliwość stosowania przy obciążeniach komunikacyjnych ruchem ciężkim klasy SLW60 i powyżej o nacisku do 14,5 t/oś (145KN/oś).

Wymiary:

  • wysokość – 1,14 m
    szerokość – 1,96 m
    długość – 2,30 m (montażowa – 2,17 m)
  • Pojemność: 5,01-5,43 m3
  • Pojemność pokrywy: 1,29-1,43 m3
  • Ciężar: 56 kg
  • Materiał: polipropylen
  • Wytrzymałość: 14,5 ton/oś samochodu (146 ton/m2)
AT-KOT_IBDiM_2022 (aprobata)
Karta montażowa MC-3500
Wytyczne MC-3500
Podręcznik projektowania komór drenażowych
Ulotka SC MC

komora drenażowa MC-4500

Komora drenażowa (tunel rozsączający) MC-4500 to kolejny produkt, który dołączył do rodziny tuneli rozsączających (komór drenażowych).

Jest to odpowiedź na potrzebę montażu systemów o dużej pojemności na małej powierzchni.

Tunel rozsączający MC-4500 może zgromadzić 11,6 m3 wody deszczowej, zajmując jednocześnie tylko 7,5 m2 powierzchni.

Tunele rozsączające posiadają aprobatę IBDiM-KOT-2017/0049 wydanie 2 (26 września 2022) potwierdzającą możliwość stosowania przy obciążeniach komunikacyjnych ruchem ciężkim klasy SLW60 i powyżej o nacisku do 14,5 t/oś (145KN/oś).

  • Wymiary:
    wysokość – 1,52 m
    szerokość – 2,54 m
    długość – 1,32 m
  • Pojemność: 4,60-4,91 m3
  • Pojemność pokrywy: 3,08-3,35 m3
  • Ciężar: 54 kg
  • Materiał: polipropylen
  • Wytrzymałość: 14,5 ton/oś samochodu (146 ton/m2)
AT-KOT_IBDiM_2022 (aprobata)
Karta montażowa MC
Podręcznik projektowania komór drenażowych
Ulotka MC-4500

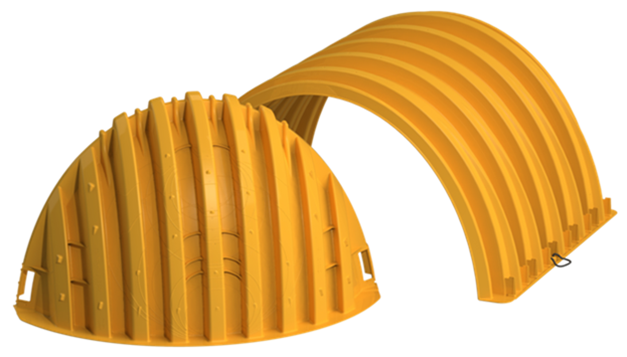

komora drenażowa MC-7200

Pojemność MAX 1 szt – 15,16 m3

Komora drenażowa (tunel rozsączający) MC-7200 to najnowszy produkt, który dołączył do rodziny tuneli rozsączających (komór drenażowych).

Jest to odpowiedź na potrzebę montażu systemów o dużej pojemności na małej powierzchni.

Tunel rozsączający MC-7200 może zgromadzić 15,16 m3 wody deszczowej, zajmując jednocześnie tylko 10 m2 powierzchni.

Tunele rozsączające posiadają aprobatę IBDiM-KOT-2017/0049 wyd. 2 potwierdzającą możliwość stosowania przy obciążeniach komunikacyjnych ruchem ciężkim klasy SLW60 i powyżej o nacisku do 14,5 t/oś (145 KN/oś).

  • Wymiary:
    wysokość – 1,52 m
    szerokość – 2,54 m
    długość – 2,11 m
  • Pojemność: 7,57-8,08 m3
  • Pojemność pokrywy: 3,26-3,54 m3
  • Ciężar: 93 kg
  • Materiał: polipropylen
  • Wytrzymałość: 14,5 ton/oś samochodu (146 ton/m2)
AT-KOT_IBDiM_2022 (aprobata)
Podręcznik projektowania komór drenażowych
Ulotka MC-7200
